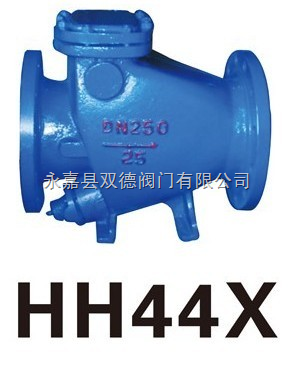

HH44X微阻緩閉止回閥產品簡介:
微阻緩閉止回閥用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并且有效地減少閥門關閉水錘壓力，可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。
HH44X微阻緩閉止回閥結構圖:
HH44X微阻緩閉止回閥主要技術參數:
公稱壓力：1.0～2.5MPa
公稱通經：40～800mm
適用介質：水、弱腐蝕性液體
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
HH44X微阻緩閉止回閥主要零件材料:
|
零件名稱 |
閥體、閥蓋 |
閥瓣 |
閥軸 |
|
材料 |
灰鑄鐵、鑄鋼 |
鋼板、橡膠組合件 |
不銹鋼 |
HH44X微阻緩閉止回閥性能參數；
|
|
HH44X-10~25
|
HH44H-10~25
|
|
工作壓力（MPa）
|
1.0~2.5
|
|
適用溫度（℃）
|
≤80
|
|
適用介質
|
水
|
|
材料
|
閥體、閥蓋
|
灰鑄鐵、碳鋼
|
|
閥瓣
|
橡膠組合件
|
|
閥軸
|
不銹鋼
|
HH44X微阻緩閉止回閥主要外形連接尺寸:
|
DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
H |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1300 |
1400 |
1500 |
|
L |
300 |
300 |
320 |
354 |
350 |
380 |
500 |
580 |
670 |
730 |
820 |
920 |
950 |
1100 |
1200 |
1550 |
1700 |
|
B |
220 |
270 |
290 |
300 |
320 |
340 |
410 |
450 |
550 |
580 |
630 |
700 |
800 |
900 |
990 |
1120 |
1300 |
訂貨須知：
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
|
