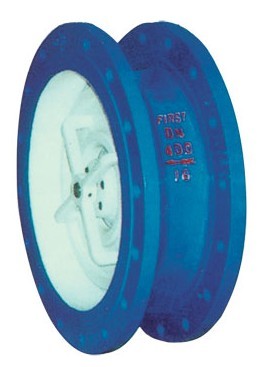

CVKR靜音止回閥概述
大口徑靜音止回閥采用符合水力學的輪廓設計，取得較佳的流線型水路，內部附有導流體的設計能保證最小的壓力損失。靜音式止回閥安裝于水泵出口處，可在水流倒流前先行快速關閉，避免產生水錘、水擊聲和破壞型沖擊，以達到靜音、防止倒流和保護設備的目的。廣泛用于給排水、消防、暖通、工業等系統。
CVKR靜音止回閥主要技術參數
公稱壓力：1.0～2.5MPa
公稱通經：300～1200mm
適用介質：水、油品、海水、污水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
CVKR靜音止回閥主要零部件材料
|
零件名稱
|
閥體
|
閥盤
|
軸承
|
彈簧
|
導流體
|
閥座
|
|
材質
|
GG25
|
ZQA19-4
|
ZQA19-4
|
SUS316
|
GG25
|
ZQA19-4
|
CVKR靜音止回閥主要外形連接尺寸 單位：mm
|
DN
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
L
|
181
|
184
|
191
|
203
|
219
|
222
|
280
|
356
|
368
|
432
|
524
|
訂貨須知
一、①CVKR靜音止回閥產品名稱與型號②大口徑靜音止回閥口徑③CVKR靜音止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定CVKR靜音止回閥型號，請按CVKR靜音止回閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的雙德閥門公司專家為您審核把關。
|
