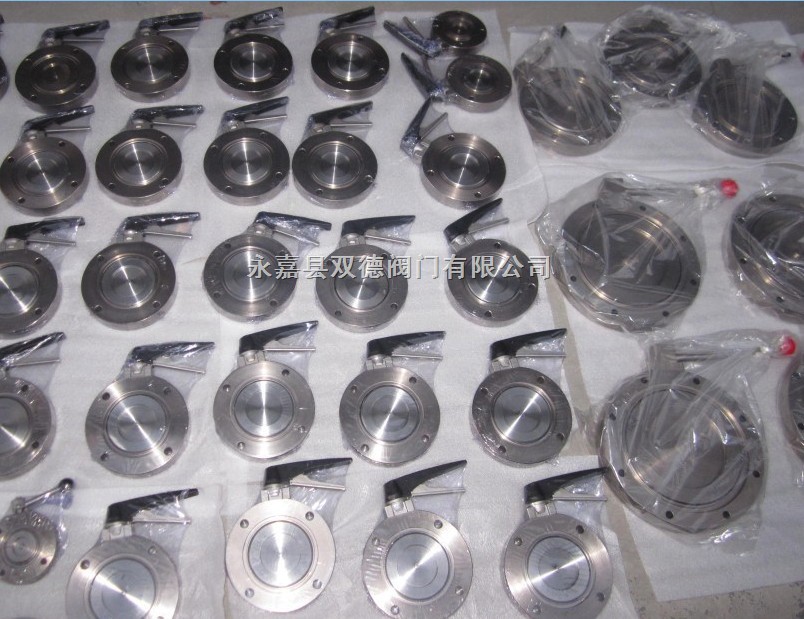

GI型-高真空蝶閥特點 ；
1、GI系列高真空蝶閥是經過一系列改進過的蝶閥。
2、閥門能承受正壓力；
3、閥桿上下不竄動；
4、開、關有限位結構，閥板有鎖定裝置。
GI型-高真空蝶閥原理 ；
GI型高真空蝶閥閥桿插入體內，閥板固定在閥桿上，轉動90o達到開關目的。
GI型-高真空蝶閥技術參數；
|
GI-25
|
GI-32
|
GI-40
|
GI-50
|
GI-63
|
GI-80
|
GI-100
|
GI-125
|
GI-150
|
GI-200
|
GI-250
|
GI-300
|
|
技術性能
|
|
公稱通徑 (DN)
|
25
|
32
|
40
|
50
|
63
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
適用范圍 (Pa)
|
10 5 ～ 6.7x10 -4
|
|
漏氣率（ Pa.L/S)
|
6.7 x10 -4
|
|
流導 (L/S)
|
14
|
22
|
50
|
102
|
156
|
300
|
530
|
910
|
1328
|
2550
|
4180
|
7130
|
|
介質溫度 ( ℃ )
|
丁腈橡膠 -25 ~ +80℃ 氟橡膠 -30 ~ +150 ℃
|
|
法蘭標準
|
JB919
|
|
安裝位置
|
任意
|
|
主要件材質
|
閥體、閥板
|
碳鋼（鍍鎳）或不銹鋼
|
|
密封件
|
丁腈橡膠或氟橡膠
|
GI型-高真空蝶閥主要性能
|
|
105～1.3×10-4Pa |
|
閥門漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
|
適用溫度：Applicable Temperature |
-25～ 80℃（橡膠）
-30～ 150℃（氟橡膠） |
|
安裝方向：Mounting Direction |
任意 |
GI型-高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：橡膠、氟橡膠。
GI型-高真空蝶閥外形及連接尺寸
|
Model
型號
|
DN
|
D
|
Do
|
D1
|
B
|
H
|
B1
|
L
|
n-φc
|
|
GI-32
|
32
|
78
|
64
|
36
|
22
|
32
|
36
|
115
|
4-φ7
|
|
GI-40
|
40
|
85
|
70
|
44
|
22
|
40
|
36
|
115
|
4-φ7
|
|
GI-50
|
50
|
110
|
90
|
55
|
22
|
50
|
36
|
115
|
4-φ9
|
|
GI-65
|
65
|
125
|
105
|
70
|
26
|
130
|
38
|
135
|
4-φ9
|
|
GI-80
|
80
|
145
|
125
|
85
|
30
|
140
|
38
|
135
|
4-φ9
|
|
GI-100
|
100
|
170
|
145
|
105
|
30
|
153
|
38
|
135
|
4-φ12
|
|
GI-150
|
150
|
220
|
195
|
156
|
35
|
179
|
40
|
165
|
8-φ12
|
|
GI-200
|
200
|
275
|
250
|
208
|
40
|
208
|
40
|
185
|
8-φ12
|
|
GI-250
|
250
|
330
|
300
|
258
|
45
|
234
|
45
|
300
|
8-φ14
|
|
GI-300
|
300
|
380
|
350
|
308
|
55
|
300
|
55
|
350
|
8-φ14
|
|
GI-400
|
400
|
500
|
465
|
408
|
60
|
340
|
60
|
500
|
8-φ18
|
訂貨須知：
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
|
