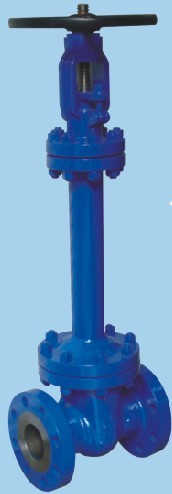

美標波紋管閘閥簡述：
美標波紋管閘閥適用于公稱壓力150Lb~300Lb,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
美標波紋管閘閥其主要結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

美標波紋管閘閥技術規范：
|
結構形式 construction
|
BB-BG-OS&Y
|
|
驅動方式 operation
|
手動hand-operated
|
|
氣動 pneumatic
|
|
設計標準 design standard
|
BSS160
|
|
結構長度 face to face dimension
|
ANSI B16.10
|
|
連接法蘭 flanged ends
|
ANSI B16.5
|
|
試驗和檢驗 test&inspection
|
API 1598
|
美標波紋管閘閥產品性能規范：
|
公稱壓力（LB）
nominal pressure
|
殼體試驗壓力（MPa）
shell test
|
密封試驗壓力（MPa）
sealing test
|
適用溫度（℃）
suitable temp
|
適用介質
suitable madium
|
|
150
|
3.0
|
2.2
|
-20℃-350℃
|
水、蒸汽、油品等
water,steam,oil,etc.
|
|
300
|
7.5
|
5.5
|
美標波紋管閘閥主要零部件材質：
|
序號NO.
|
名稱part name
|
材質material
|
|
1
|
閥體body
|
WCB、CF8、CF3
|
|
2
|
閘板Gate disc
|
WCB+507/304
|
|
3
|
閥桿stem
|
2Cr13、SS304、SS316
|
|
4
|
封圈Sealing ring
|
25#+304/STL
|
|
5
|
強力墊Strong force gaskets
|
304+纏繞石墨 304+Spiral graphite
|
|
6
|
螺帽 Nut
|
ASTMA193 2H、A193-8、A193-8M
|
|
7
|
螺栓Bolt
|
ASTMA193 B7、A193-B8、A193-B8M
|
|
8
|
波紋管組件bellows combination
|
SS304、SS316L
|
|
9
|
中支架 Middle yoke
|
WCB、CF8、CF3
|
|
10
|
金屬墊Metal spiral wound gasket
|
石墨+不銹鋼
Asbestos+stainless steel、PTFE
|
|
11
|
填料packing
|
柔性石墨Flexible graphite、PTFE
|
|
12
|
全螺紋壓套All-screwed gland
|
25#、SS304、SS316
|
|
13
|
定位片locator
|
25#、SS304、SS316
|
|
14
|
閥桿螺母stem nut
|
ZCuZn25A1Fe3Mn2
|
|
15
|
手輪hand wheel
|
碳鋼carbon steel
|
|
16
|
并帽cap
|
25#
|
|
17
|
上支架Top yoke
|
WCB、CF8、CF3
|
|
18
|
螺帽 nut
|
ASTMA193 2H、A193-8、A193-8M
|
|
19
|
雙頭螺栓bolt
|
ASTMA193 B7、A193-B8、A193-B8M
|
|
壓力等級
pressure
|
150LB
|
|
口徑Size
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
21/2"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
|
L
|
108
|
117
|
127
|
140
|
165
|
173
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
256
|
381
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
950
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量Weight
|
8
|
9
|
10
|
15
|
22
|
30
|
42
|
55
|
70
|
100
|
140
|
180
|
250
|
350
|
450
|
訂貨須知
一、① 美標波紋管閘閥產品名稱與型號② 美標波紋管閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定 美標波紋管閘閥型號，請按 美標波紋管閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
|
