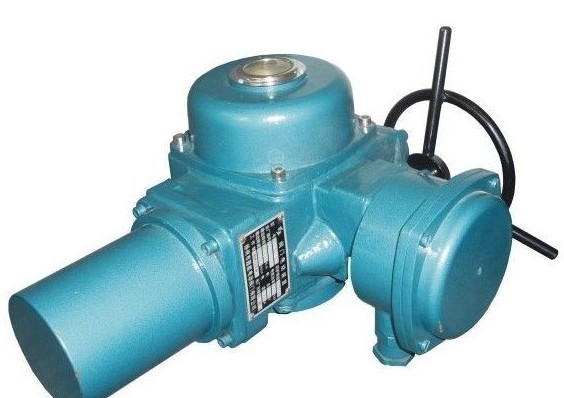

Q系列戶外型電動裝置
電源:常規,三相380V(50Hz);
特殊,三相660V、415V(50Hz 、60Hz);
單相220V、110V(50Hz 、60Hz)
環境溫度:-20~+60℃ (特殊訂貨-40~+80℃)。
相對濕度:≤95%(25℃時)。
防護類型:戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種,dⅠ適用于煤礦非采掘工作面;dⅡBT4用于工廠,適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。(詳見GB3836.1)
防護等級:IP55 (特殊訂貨IP65、IP67)。
工作制:短時10分鐘(特殊訂貨30分鐘)。
主要性能參數
基座號
|
型號
|
輸出轉矩(N·m)
|
最大閥桿直徑
|
手動速比
|
輸出轉速(r/min)
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
電機功率(KW)
|
Q1
|
Q10
|
100
|
28
|
88
|
0.03
|
0.06
|
0.09
|
0.09
|
0.18
|
0.18
|
Q20
|
200
|
0.06
|
0.09
|
0.12
|
0.12
|
0.25
|
0.25
|
Q30
|
300
|
0.06
|
0.12
|
0.18
|
0.18
|
0.37
|
0.37
|
Q1 |
Q40 |
400 |
28 |
88 |
0.09 |
0.18 |
|
Q2
|
Q60
|
600
|
42
|
74
|
0.18
|
0.18
|
0.25
|
0.25
|
0.55
|
0.55
|
Q90
|
900
|
0.18
|
0.25
|
0.37
|
0.37
|
0.75
|
0.75
|
Q120
|
1200
|
0.18
|
0.37
|
0.55
|
0.55
|
1.1
|
1.1
|
Q3
|
Q200
|
2000
|
60
|
67
|
0.37
|
0.55
|
0.75
|
1.1
|
-
|
-
|
Q250
|
2500
|
0.55
|
0.55
|
0.75
|
1.1
|
-
|
-
|
Q300
|
3000
|
0.55
|
0.75
|
1.1
|
-
|
-
|
-
|
Q400
|
4000
|
0.55
|
0.75
|
-
|
-
|
-
|
-
|
Q500
|
5000
|
0.75
|
1.1
|
-
|
-
|
-
|
-
|
注:粗線框內為常規供貨
外形尺寸及外形
型號
|
B1
|
B2
|
H1
|
H2
|
L
|
L1
|
ΦD
|
Q1
|
207
|
100
|
227
|
389
|
477
|
260
|
200
|
QB1
|
311
|
100
|
262
|
444
|
527
|
310
|
200
|
Q2
|
252
|
145
|
293
|
455
|
550
|
323
|
375
|
QB2
|
356
|
145
|
336
|
510
|
584
|
363
|
375
|
Q3
|
282
|
180
|
311
|
459
|
662
|
390
|
510
|
QB3
|
386
|
180
|
346
|
495
|
662
|
390
|
510
|
注: QB為隔爆型
H1為戶外型、隔爆型
H2為整體型、整體調節型 |
