d941w電動通風蝶閥廣泛適用于電站、冶金、礦山、水泥搶救無效行業的采暖通風和環境保護等系列的氣體管道中，作調節介質流量之用。是3610R，3810R,PSQ,HQ全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、LDR等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質，煤氣、含塵氣體、煙道氣等。
d941w電動通風蝶閥型號、規格
|
類別
|
直行程
|
角行程
|
|
常溫型
|
中溫型
|
常溫型
|
中溫型
|
|
型號
|
ZDLW-6B（K）
|
ZDLW-6B（K）G
|
ZDRW-6B（K）
|
ZDRW-6B（K）G
|
|
規格
|
DN600～1000
|
DN50～1000
|
ZAJW、ZKJW，d941wd941w電動通風蝶閥
|
公稱通徑mm
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
1000
|
1200
|
1400
|
1600
|
1800
|
2000
|
|
額定流量
系數kv
|
85
|
225
|
340
|
500
|
770
|
1360
|
2130
|
3060
|
4160
|
5450
|
6900
|
8500
|
12200
|
16600
|
21700
|
34000
|
49000
|
66600
|
87000
|
110000
|
136000
|
|
可配電動
執行機構
|
3610R，3810R、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
|
|
公稱壓力
|
0.1、0.6、1.0 （MPa）
|
|
介質溫度℃
|
常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼）
|
|
轉角范圍
|
平行閘板0～700,傾斜閥板0～600
|
|
流量特性
|
近似百分比
|
|
接管法蘭
|
按JB78-59中對夾式法蘭連接
|
|
動作時間
|
25、30、60秒
|
|
閥體材質
|
Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti
|

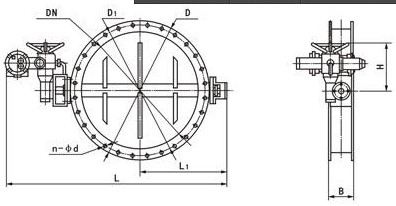

d941w電動通風蝶閥結構尺寸
|
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸和螺栓規格
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
L
|
H1
|
H
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
530
|
112
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
530
|
115
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
565
|
120
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
600
|
138
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
640
|
164
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140
|
705
|
175
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
775
|
200
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
945
|
243
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
1070
|
250
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
1140
|
280
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
|
400
|
216
|
1210
|
305
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
|
450
|
222
|
1335
|
350
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
|
500
|
229
|
1415
|
380
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
|
600
|
267
|
1605
|
445
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
|
700
|
292
|
1844
|
480
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
2040
|
530
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
2255
|
580
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
2380
|
650
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
2640
|
760
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
|
1400
|
530
|
2886
|
850
|
1675
|
1590
|
36-42
|
1685
|
1590
|
36-48
|
1755
|
1640
|
36-62
|
|
1600
|
600
|
3156
|
1030
|
1915
|
1820
|
40-48
|
1930
|
1820
|
40-56
|
1975
|
1860
|
40-62
|
|
1800
|
670
|
3421
|
1230
|
2115
|
2020
|
44-48
|
2130
|
2020
|
44-56
|
2195
|
2070
|
44-70
|
|
2000
|
760
|
3685
|
1350
|
2325
|
2230
|
48-48
|
2345
|
2230
|
48-62
|
2425
|
2300
|
48-70
|
訂貨須知：
一、①d941w電動通風蝶閥名稱與型號②d941w電動通風蝶閥口徑，如果您對d941w電動通風蝶閥型號不熟悉，請說明使用介質，溫度，壓力，驅動方式及連接方式。③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定d941w電動通風蝶閥型號，請報d941w電動通風蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
感謝您訪問我們的網站【www.guodingdata.com】,如有任何疑問.您可以致電給我們,我們竭誠為您提供優質的服務。您的滿意，是雙德人永恒的追求！
本公司承諾：
①本保證書只針對永嘉縣雙德閥門有限公司所銷售的產品。
②本公司產品實行質量三包，即：包修、包退、包換。
③包修服務包括：保修期內屬于保修范圍的免費維修，超過保修期或在保修期內但不屬于保修范圍的有償維修。
④保修期以客戶方驗收合格之日起，為期12個月。貨物運至客戶方后，客戶方必須在七個工作日內對產品進行驗收，在半個月內未提出異議，供方視全部為合格產品。
⑤保修范圍：在保修期內，產品由于生產質量、上次維修質量原因引起的故障范圍。 |
